Excel Stability Calculate Untuk Semua Kapal

nu%252520stab_thumb%25255B1%25255D[1]

Sesuai janji saya kemarin pada postingan yang ini. maka saya berusaha mencari cara bagaimana agar perhitungan stabilitas excel bisa dipakai untuk semua kapal.

Dikerenakan perhitungan ini untuk semua kapal maka banyak hal yang perlu saya pertimbangkan misalnya bagaimana dengan konstruksi dari setiap kapal yang berbeda-beda, bagaimana dengan data stabilitas kapal yang untuk setiap kapal pasti berbeda. ini dikarenakan saya masih terkungkung dalam cara perhitungan untuk satu kapal karena saya  biasa membuatnya hanya untuk kapal dimana saya bekerja, maka sayapun berusaha keluar dari cara pikir saya yang tadinya satu kapal ke semua kapal.

Untuk itu saya harus kembali memahami dasar-dasarnya dengan seabreg teorinya, itu berarti saya harus baca buku lagi, celakanya saya bekerja tidak membawa buku-buku yang biasanya menjadi referensi saya, untungnya dikapal ada booklet serta publikasi yang membantu saya untuk memahaminya kembali, tidak lupa juga pak google yang telah membantu saya.

Jadi file excel ini bisa digunakan untuk semua jenis kapal, kapal kecil ataupun kapal besar dengan beberapa batasan.

Seperti biasa file excel ini saya bagi gratis untuk kawan pelaut yang sudah mengikuti blognya perwira laoet, baca aturannya disini.

Sekilas beberapa penyesuaian sebelum dan saat kawan pelaut menggunakannya.

  • Penyesuaian data stabilitas kapal

nu%252520stab11_thumb%25255B2%25255D[1]

Penyesuaian ini dilakukan sebelum menggunakannya, kawan pelaut harus merubah data pada file ini, pada sheet hydrostatic & croos table dengan data hydrostatic dan cross table kapal kawan pelaut, perlu dingat kawan pelaut harus mengisinya sesuai kolomnya masing-masing contoh pada tabel hydrostatis nilai draft di isi pada kolom draft, nilai displacement pada kolom displacement dan seterusnya.

Begitupun pada tabel cross curve (statical stability) di isi nilai dari GZ sesuai kemiringan masing-masing untuk setiap displacement, pada file excel ini kemiringannya 5,10,15,30,40,45,60,75, dan 90 derajat.  jika data kapal sesuai dengan file ini maka kawan pelaut tinggal mengisinya saja sesuai kemiringan masing-masing, bagaimana kalau tidak sama atau berbeda ? maka kawan pelaut harus menginterpolasi data dari kapal kawan pelaut agar sesuai dengan nilai kemiringan file (cara yang biasanya saya gunakan) walau bukan nilai sebenarnya paling tidak mendekati nilai sebenarnya karena untuk mendapatkan nilai sebenarnya diperlukan software rancang kapal, contoh pada data kapal tidak terdapat kemiringan15 derajat yang ada kemiringan 20 derajat, maka nilai GZ harus di interpolasi agar sama dengan kemiringan file excel yaitu 15 derajat.

Jangan lupa mengganti nilai duga dari KG kapal (dalam meter) yang terdapat pada pojok kanan dari statical stability table dengan nilai KG duga dari kapal kawan pelaut seperti yang saya lingkari biru pada gambar

Pada sheet ini kawan pelaut bisa mengisinya hingga baris ke 2000. Artinya kawan pelaut bisa mengisinya hingga draft kapal 19 meter tapi kurang dari 20 meter dengan asumsi nilai awal 1 cm jika lebih maka akan lebih dari 20 meter.

Penyesuaian data stabilitas kapal ini dilakukan sekali saja untuk setiap kapal kecuali kawan pelaut pindah kapal.



  • Penyesuaian informasi umum

nu%252520stab3_thumb%25255B2%25255D[1]

Yang saya maksud adalah data-data umum kapal seperti nama kapal, nama perusahaan, tanggal, nilai LBP, nilai light ship, dll yang ada pada sheet form

Berbeda dengan poin pertama penyesuaian ini mutlak dilakukan saat dilakukan perhitungan, walau ada beberapa item yang tidak perlu dirubah lagi.

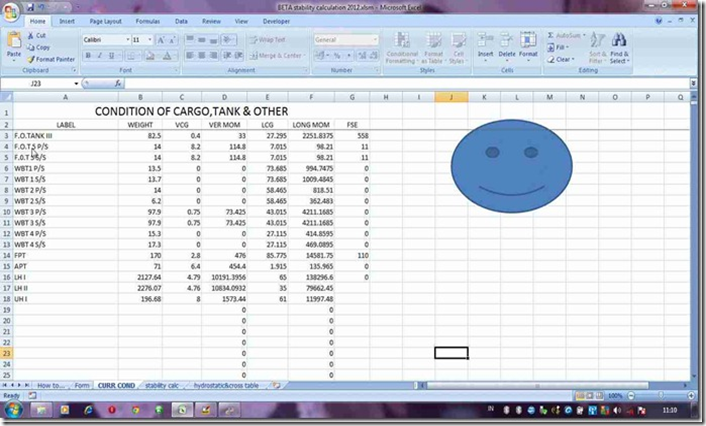

  • Penyesuaian data cargo diatas kapal

nu%252520stab2_thumb%25255B2%25255D[1]

Yang saya maksud cargo disini adalah semua yang dapat membebani kapal bukan hanya muatan (cargo) yang dimuat tapi juga bahan bakar, pelumas, ballast, air tawar, dll pada sheet curr cond.

Pada sheet ini kawan pelaut bisa mengisinya hingga 3000 item. Ini di maksudkan pada kapal-kapal yang memuat kontainer kurang dari 3000 kontainer, agar setiap kontainer bisa dihitung nilai stabilitasnya untuk kapal.

Sama dengan poin no.2 penyesuaian ini mutlak dilakukan saat perhitungan.

Oh ya file ini berekstensi .xlsm artinya didalamnya ada makro atau biasa disebut makro excel, saya sisipkan makro agar memudahkan pengimputan data serta untuk penyederhanaan rumus. jelasnya baca lagi postingan saya yang ini atau yang ini juga yang ini.

Jika kawan pelaut merasa artikel ini menarik juga bermanfaat maka berkomentarlah dibawah, dan jika ingin berbagi dengan kawan-kawan lainnya lewat +1,facebook,ataupun twitter dll. Blognya perwira laut menyediakan fasilitas berbagi dibawah artikel ini silahkan klik pada tombol berbaginya. Blognya perwira laoet menulis artikel inipun dengan maksud berbagi kepada kawan-kawan.
